کولیماتور یک عنصر نوری است که برای ورودی و خروجی دستگاه های نوری در ارتباطات فیبر نوری استفاده می شود. ساختار آن بسیار ساده است: نور واگرا از فیبر نوری از طریق یک عدسی مملو از نور موازی (پرتو گاوسی) می شود. عملکرد آن این است که حداکثر بهره وری از جفت شدن نور را به دستگاه مورد نیاز و یا آسان برای دریافت حداکثر بهره وری از سیگنال نور.
پارامترهای | پی گرید | یک درجه |
طول موج (nm) | 1310±30nm, 1550±30nm, 980/1550±30nm یا سفارشی | |
از دست دادن درج (تایپ.) (dB) | 0.2 | 0.25 |
از دست دادن درج (حداکثر.) (dB) | 0.25 | 0.30 |
از دست دادن بازگشت (dB) | 65 | 60 |
قطر پرتو (میلی متر) | <> | |
دمای عملیاتی (°C) | -20°C~+75°C | |
دمای ذخیره سازی (°C) | -40°C~+85°C | |
ابعاد (میلی متر) | 3.2×9 یا 10mm لوله فلزی، 2.78×8mm لوله شیشه ای و یا سفارشی | |
قطر فیبر | 250um فیبر برهنه و یا 900um لوله شل | |

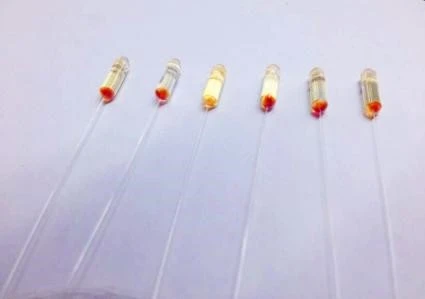

کولیماتور فیبر نوری
کولیماتور فیبر نوری
ویژگی:
ل کم درج از دست دادن
ل از دست دادن بازگشت بالا
l قابلیت اطمینان بالا و ثبات
برنامه:
ایزولاتورها
گردش کننده ها
سوئیچ
Wdm
پردازش سیگنال
نوع لنز | SCL=C-Lens |
طول موج | 13=1310nm 98/15=980/1550nm |
درجه | P=P Grade |
فاصله کاری | 05=5mm WD |
قطر فیبر | B=250um فیبر برهنه |
طول فیبر | A=1.0m |
ابعاد (میلی متر) | A=3.2×9 یا 10mm لوله فلزی |
نوع فیبر | ۰=اس ام اف-۲۸ |
اتصال | ۰=هیچ کدام |
