Shenzhen Optico Communication Co., Ltd. یکی از معتبرترین تولید کنندگان و تامین کنندگان کابل ترانک mpo om4 در چین است. لطفاً محصولات سفارشی با کیفیت بالا را با قیمت رقابتی از کارخانه ما عمده فروشی کنید. اگر در مورد نمونه رایگان سؤالی دارید، لطفاً به ما ایمیل بزنید.
مشخصات محصول
کابل تنه MPO Optico یک مجموعه-تراکم بالا از اتصالات MPO MTP و کابل فیبر Corning است. با توسعه هوش مصنوعی و استانداردهای بالاتر و بالاتر تقاضا در مراکز داده، MPO OM4، حتی سری OM5 به یک جزء مهم در راهحلهای کابلکشی ارتقا یافته تبدیل میشوند تا شرایط فضای محدود و محیطهای سخت را برآورده کنند و زمان و هزینه نصب یا پیکربندی مجدد شبکه را کاهش دهند.
Optico در تولید و عرضه طیف وسیعی از MPO/MTP تنه و فنآوت{0}}انواع تخصص دارد. این کابلها در پیکربندیهای فیبر 8/12/24/48 موجود هستند و با انواع، رنگها و طولهای مختلف روکش کابل عرضه میشوند. آنها برای اتصال کاستها، پانلها یا فورانهای MPO ساخته شده، مناطق MDA، HDA و EDA به کار میروند.
ویژگی ها و مزایا
- بسته بندی آماده مرکز داده، مناطق را برای کنترل بهتر آلودگی تمیزتر نگه می دارد
--از 40G و 100G با راه حل های پیش از موعد MPO برای ارتقای بهتر حرکت کنید
- اعتبار سنجی طراحی جامع در برابر استانداردهای TIA برای افزایش کیفیت
- عملکرد بهینه با کانکتورهای 0.2 دسی بل OM4 MPO
مشخصات محصول
| خواص فیزیکی | پارامتر |
| تعداد فیبر | قابل تنظیم |
| حالت فیبر |
SM(OS2)/MM(OM3/OM4/OM5) |
| نوع رابط | MTP زن/مرد; MPO زن/مرد |
| قطبیت | نوع A/B/C |
| ژاکت کابل | PVC/LSZH/OFNP |
| رنگ ژاکت | زرد / آبی / رز / بنفش / سبز |
| قطر کابل (میلی متر) | 3.0 |
| حداقل شعاع خمیدگی | 7.5 |
| فیبر و طول چکمه | قابل تنظیم |
| خواص نوری | پارامتر | ||
| افت درج (dB) | ضرر استاندارد | ضرر کم | تلفات بسیار کم |
| کمتر یا مساوی 0.5 | کمتر یا مساوی 0.35 | کمتر یا مساوی 0.25 | |
| ضرر برگشتی (dB) | بزرگتر یا مساوی 35 | ||
| طول موج (nm) | SM:1310/1550; MM: 850/1300 | ||
| مقاومت کششی (N) | بلند مدت | کوتاه مدت | |
| 70N | 220N | ||
| دمای عملیاتی (درجه) | -40 ~ +85 | ||
| دمای ذخیره سازی (درجه) | -20 ~ +70 | ||
100٪ به شدت قبل از تحویل تست شده است
تست IL/RL

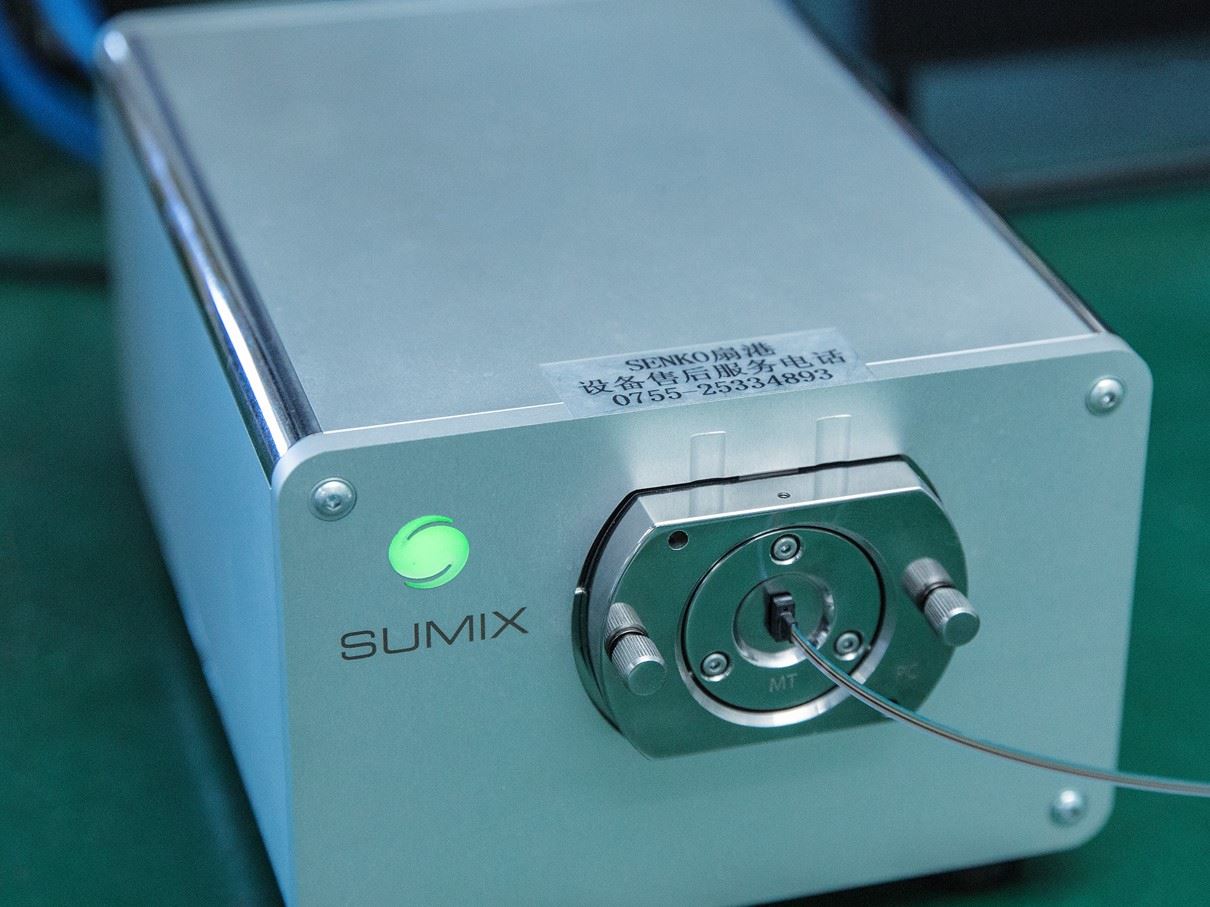

تست سه بعدی

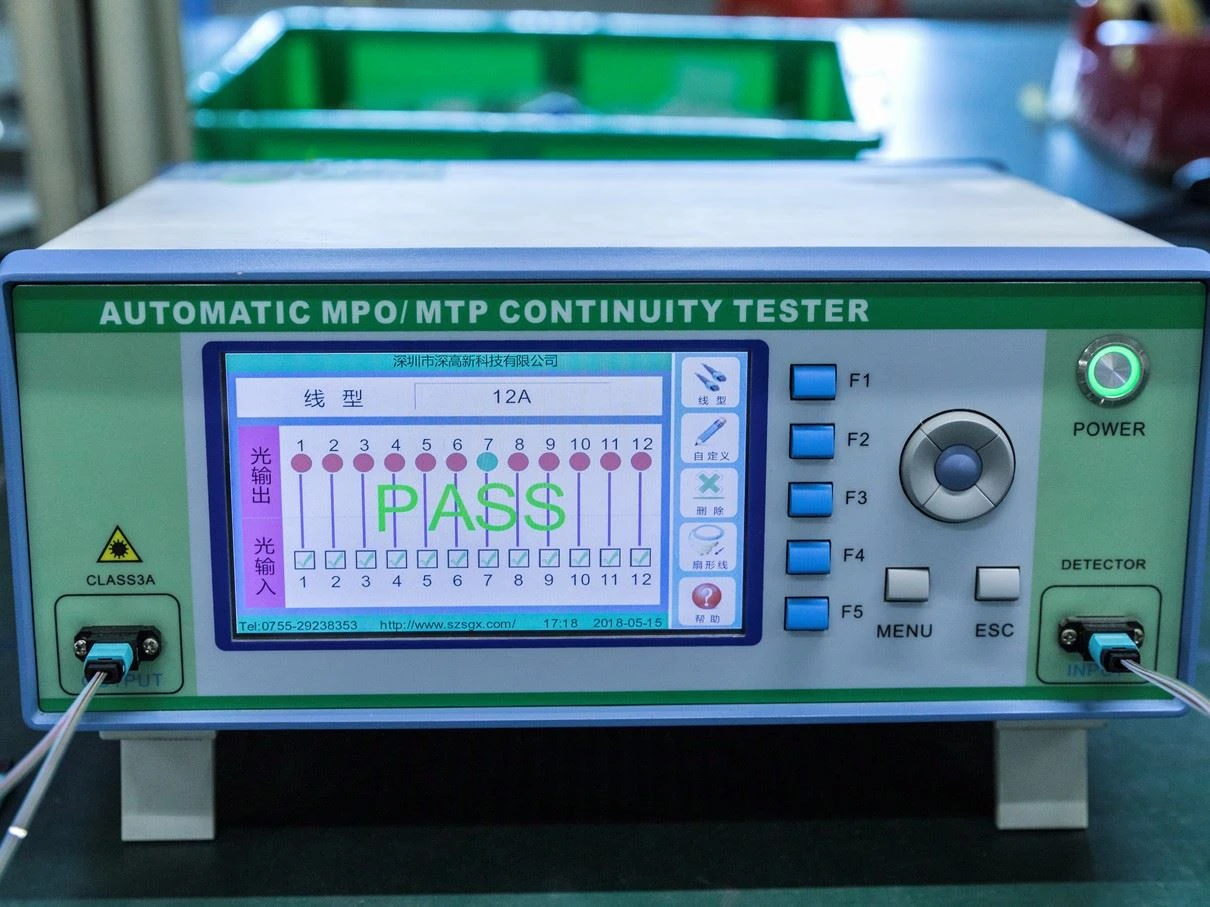

تست قطبیت
راه حل های اتصال
راه حل کابل کشی ترانک 25G
1. راه حل کابل کشی هسته:
الف تجهیزات اتصال اصلی: از یک سوئیچ-با عملکرد بالا استفاده کنیدماژول گیرنده نوری 25G SFP28برای ارسال و دریافت سیگنال، سرعت انتقال داده می تواند به سرعت 25.78 گیگابیت بر ثانیه برسد.
ب روش اتصال فیبر: تجهیزات را باLC UPC به LC UPC Duplex OM4 Multimode Patch Cordیاام تی پی پچ کورد 12 هسته ای.
ج مدیریت کابل کشی فیبر:
استفاده کنیدکاست MTP-12 (12 فیبر OM4 چند حالته، MTP تا 6 x LC Duplex)و الفمحفظه پایه قفسه 1U با تراکم بالا با کشوی کشوییبرای سازمان کابل
روش دیگر، استفاده کنیدکاست 24F 2×12F MPO-6LC MPO OM3، چهار LC در همان1U Rack Mount Enclosure.
2. Core to Access Connection
استفاده کنیدکابل فیبر 12F MTP MPOبرای هسته-برای-دسترسی به اتصالات.
3. دسترسی به راه حل کابل کشی
این منعکس کننده مشخصات راه حل کابل کشی هسته است.
گواهینامه ها
CE
CPR
ISO
RoHS
طیف کاملی از تستهای قابلیت اطمینان از-آزمایشگاه شخص ثالث
تست کوپلینگ
تست رها کردن
تست دوام
تست دما و رطوبت ثابت بالا-
تست دمای بالا-پایین
تست ضرر
تست بازرسی سطح مقطع میکرو
مقاوم در برابر تست خمش مکرر
تست سوزاندن عمودی تک
تست تغییر دما
تست UV
راهنمای خرید
| قطبیت | رنگ | نوع کابل | طول فیبر | تعداد فیبر |
| A | زرد | نوار الیاف برهنه | 1m | 8 |
| B | نارنجی | بیضی شکل | 2m | 12 |
| C | آبی | دایره | 3m | 24 |
| ... | ... | ... | ... | |
| سفارشی | سفارشی | سفارشی | سفارشی |
تحویل (7-15 روز)
