هسته mtp patch om 4 12 هسته

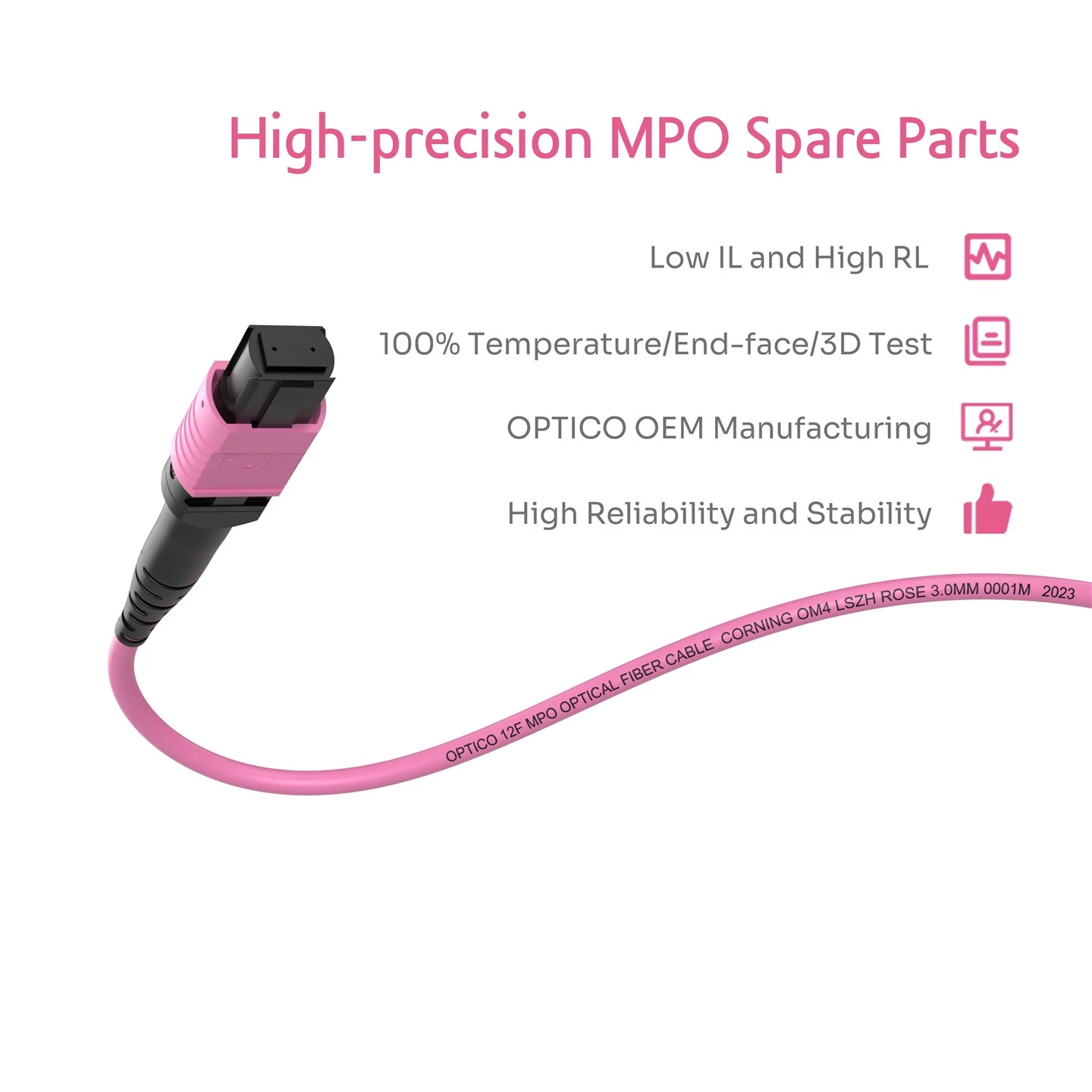

هسته MTP Cord OM {{0} cores یک کابل فیبر نوری با اتصالات MTP در هر دو انتها است که برای استفاده با فیبر نوری چند حالته OM4 طراحی شده است.



هسته MTP Cord OM {{0} cores برای برنامه هایی که به نرخ داده های بالا نیاز دارند مناسب است و اغلب در محیط هایی که اتصالات فیبر با چگالی بالا لازم است ، مانند مراکز داده و زیرساخت های ارتباط از راه دور استفاده می شود.



اتصالات MTP از MTP Patch Cord OM {{0} cores برای اتصال و قطع اتصال سریع و کارآمد طراحی شده اند. فیبر OM4 پهنای باند بالاتری دارد و می تواند در مقایسه با OM3 از نرخ داده های بالاتر در مسافت های طولانی تر پشتیبانی کند.



هسته MTP Cord OM {{0} cores 12 الیاف جداگانه در مونتاژ کابل هستند که امکان انتقال داده ها را به طور معمول در یک پیکربندی موازی فراهم می کند.

این کابل پچ فیبر MPO/MTP با استفاده از گزینه هایی برای سبک های مختلف کانکتور ، انواع فیبر و تنظیمات کابل ، سازگاری یکپارچه و عملکرد قابل اعتماد را در تنظیمات مختلف شبکه تضمین می کند.





خصوصیات فیزیکی	پارامتر
شمارش فیبر	8/12/16/24/32/48 الیاف/سفارشی
حالت فیبر	SM (OS2)/MM (OM3/OM4/OM5)
نوع اتصال دهنده	US Conec MTP زن/مرد ؛ MPO زن/مرد
قطبش	نوع A/B/C
ژاکت کابل	PVC/LSZH/OFNP
رنگ ژاکت	زرد/آبز/مگنتا/آهک سبز/سفارشی
قطر کابل (میلی متر)	3
حداقل شعاع خم	7.5
طول فیبر و بوت	قابل تنظیم
خصوصیات نوری	پارامتر
از دست دادن درج (DB)	از دست دادن استاندارد	ضرر کم	از دست دادن فوق العاده کم
	کمتر از یا برابر با 0.7	SM کمتر از یا برابر با 0.35 ، میلی متر کمتر از یا برابر با 0.5	کمتر از یا برابر با 0.25
از دست دادن بازگشت (DB)	SM بزرگتر از یا برابر با 60 ، میلی متر بیشتر از یا برابر با 20
طول موج (NM)	SM 1310/1550 ، MM 850/1300
مقاومت کششی (N)	بلند مدت		کوتاه مدت
	70N		220N
دمای عملیاتی (درجه)	-40 ~ +85
دمای ذخیره (درجه)	-20 ~ +70



























نوع اتصال دهنده	نوع سطح پایان	قطبش	شمارش فیبر	نوع کابل
مرد MPO	یدک	A	8	روبان فیبر لخت
زن MPO	APC	B	12	بیضی شکل
مرد MTP		C	24	دایره
MTP زن			...	عرف
			سفارشی



رنگ لوله





Optico صاحب یک تیم قدرتمند از مهندسین ، نقشه های آموزش تولید ، آرم ، رنگ ، کانکتورها ، تعداد هسته و سایر الزامات خاص است.



برای سفارشی کردن نیازهای ویژه خود با ما تماس بگیرید.





راه حل کابل کشی 10 گرم صندوق عقب



1. راه حل کابل کشی هسته:

الف تجهیزات اتصال اصلی:

در Core Connect ، یک سوئیچ مجهز به10G SFP+ 300 M 850nmماژول گیرنده نوری برای ارسال و دریافت سیگنال. این ماژول ها سرعت انتقال داده ها را تا 10 گیگابیت بر ثانیه امکان پذیر می کنند ، با حداکثر فاصله انتقال 300 متر ، و آنها را برای مراکز داده و محیط های شبکه بزرگ مناسب می کند.



ب. روش اتصال فیبر:

اتصال با استفاده ازLC UPC به LC UPC Duplex OM4 CORD MULTIMODE.



ج. مدیریت کابل کشی فیبر:

یک کاست MPO MPO MPO-6LC 24F 2 × 12F، حاوی 24 ماژول دوبلکس LC ، به همراه a استفاده می شودمحوطه فیبر با چگالی بالا 1Uبشر این تنظیم مدیریت فیبر را بهینه کرده و درهم و برهمی کابل را به حداقل می رساند.



2. هسته برای دسترسی به اتصال:

کابل تنه زن MPO-MPO 24Fمی توان برای تماس با اتصال اصلی و دسترسی به کابل کشی استفاده کرد.



3. دسترسی به کابل کشی راه حل:

همان رویکرد اتصال هسته نیز می تواند در راه حل کابل کشی دسترسی اعمال شود و از مقیاس پذیری و سازگاری در کل شبکه اطمینان حاصل شود.





















پاسخ سریع طی 24 ساعت

سرویس مشاوره یک به یک

پشتیبانی تیم فنی حرفه ای (RL حتی می تواند به اتصالات 85dB/ Grade B برسد)

کنترل کیفیت فوق العاده سخت (آزمایش پلاگین 1000 بار واقعی)

ظرفیت تولید عظیم

هرگز قیمت ها را به طور دلخواه تغییر ندهید
