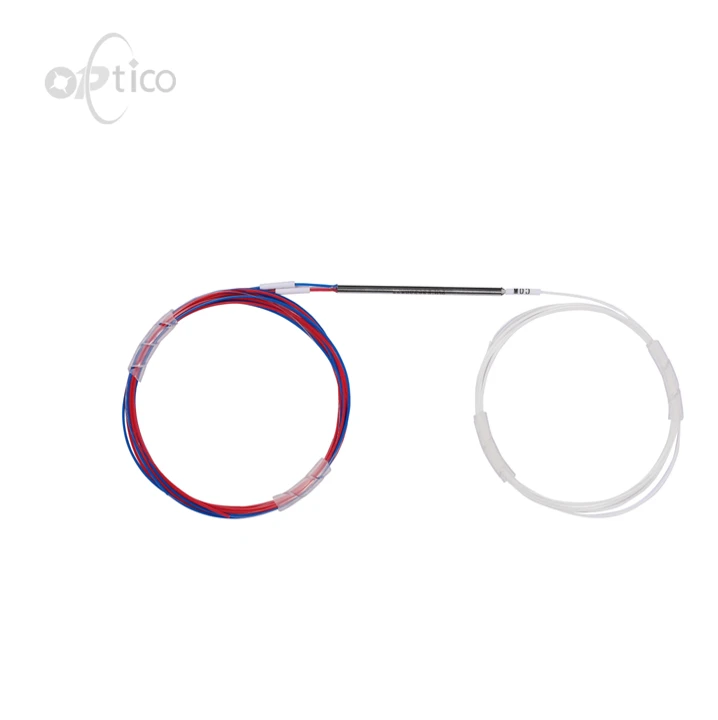

کوپلر OPTICO 1x2 2X2 PM 1064 نانومتری FBT
کوپلرهای PM که با استفاده از فیبر PANDA تولید میشوند، به آنها اجازه میدهند تا زمانی که نور در امتداد محور کند فیبر ساطع میشود، نسبت خاموشی قطبش بالا (PER) را حفظ کنند. همانطور که در تصویر سمت راست نشان داده شده است، نوار تنش موازی با هسته فیبر است و تنش اعمال میکند و یک شکست مضاعف در هسته فیبر ایجاد میکند و در نتیجه به عملیات حفظ انحراف دست مییابد. این جفتکنندههای فیبر پلاریزه (PM) 1x2 برای کار در 1064 نانومتر طراحی شدهاند و OPTICO در نسبتهای طیفی متنوعی موجود است.
| مشخصات | ارزش های | ||||||||
| طول موج مرکز (nm) | 1064 | ||||||||
| نسبت جفت (درصد) | 1/99 | 2/98 | 3/97 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 |
| طول موج عملیاتی(درصد) | ±10 | ||||||||
| حداکثر تحمل نسبت کوپلینگ اضافی (درصد) | ±0.5 | ±0.8 | ±1.2 | ±1.5 | ±2.2 | ±2.5 | ±3.0 | ±4.0 | ±5.0 |
| حداکثر تلفات (dB) | 0.8 | ||||||||
| حداقل نسبت انقراض | NA/17 | 14/17 | 17/17 | ||||||
| حداقل ضرر بازده (dB) | 50 | ||||||||
| حداکثر توان نوری (mW) | 500 | ||||||||
| دما (درجه) | -40~ به علاوه ۷۵ | ||||||||
| نوع فیبر | PM{0}}/125 فیبر (FUD-3460) | ||||||||

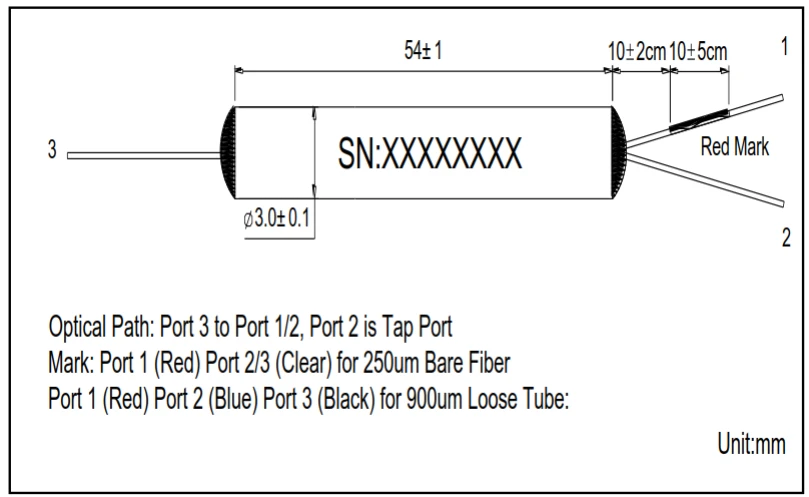

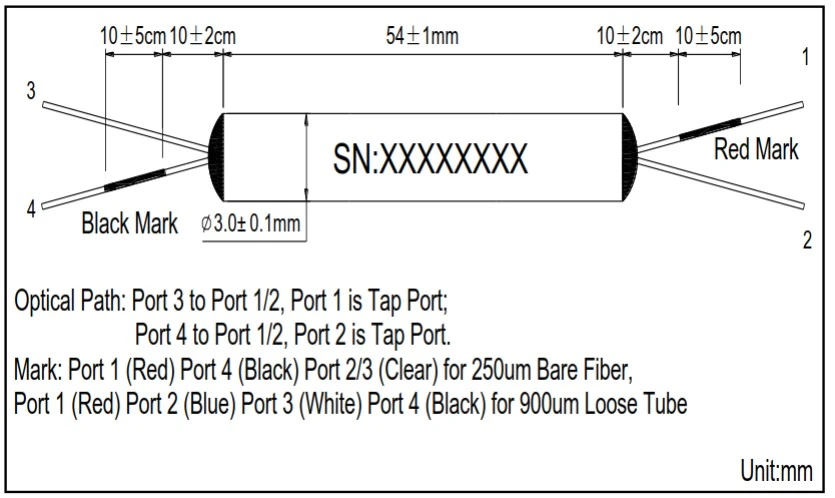

طراحی ساختار محصولات
مزایای کوپلر 1064 نانومتری PM FBT
- تلفات درج کم و تلفات بازده بالا
- نسبت خاموشی قطبی بالا (PER)
- قابلیت اطمینان و پایداری بالا
- اتصالات با کیفیت بالا
- انواع نسبت موجود است
- تست چرخه دمای بالا و پایین
- 100 درصد قبل از تحویل تست شده است
