اصل کار میراگر فیبر نوری
میراگرهای فیبر نوری معمولاً با جذب نور ، میرایی ایجاد می کنند.
میراگر فیبر نوری دارای یک محدوده طول موج کار است که می تواند انرژی نور را جذب کند. در این طول موج ، نباید نور را منعکس کند زیرا این امر ممکن است باعث انعکاس اکو غیر ضروری در سیستم فیبر نوری شود.
نوع دیگر میراگر فیبر نوری برای کاهش قدرت سیگنال نوری ورودی از طول مشخصی از فیبر نوری با از دست دادن زیاد استفاده می کند و به گونه ای عمل می کند که قدرت سیگنال خروجی آن کمتر از توان سیگنال ورودی است.
قدرت نوری را از طریق جذب ، بازتاب ، انتشار ، پراکندگی ، انحراف ، پراش و پراکندگی سیگنال نوری کاهش دهید.
فن آوری نوری درگیر در میراگر نوری
(1) فن آوری انزوای هوا: انتقال نور در فیبر نوری توسط قانون بازتاب کل محدود می شود و نمی تواند پراکنده شود و شدت آن نسبتاً پایدار است. به محض جدا شدن از فیبر نوری و ایجاد شکاف هوایی بین فیبر نوری و فیبر نوری ، نور پراکنده می شود و باعث تضعیف نور می شود.
(2) فن آوری جابجایی و دررفتگی: این روش انتقال هسته های دو فیبر نوری به مقدار کمی ترجمه و دررفتگی برای دستیابی به اثر افت برق است.
(3) فناوری الیاف میرایی: با توجه به اثر جذب یونهای فلزی بر روی نور ، فیبر میرایی با یونهای فلزی دوپ شده است. الیاف میرایی در فرول سرامیک قرار می گیرد و پس از یک فرآیند خاص می توان آن را به یک میراگر ثابت مثبت و منفی ساخت.
(4) روش شیشه جذب: ورق شیشه جذب خنثی با نوری پرداخت شده همچنین می تواند در تولید میراگرهای نوری استفاده شود.
چه زمانی از میراگر نوری استفاده می شود؟
وقتی قدرت نوری دریافت شده توسط گیرنده نوری نسبتاً زیاد باشد و از محدوده تحمل آن بیشتر شود ، در صورت تحریف اشباع.
زمینه های کاربردی میراگر فیبر نوری:
شبکه ارتباطی فیبر نوری
شبکه داده نور
شبکه فیبر CATV
اندازه گیری دستگاه نوری با قدرت بالا
ارزیابی خط
اتصال ، تنظیم و غیره بین دستگاه ها.
محدوده میرایی میراگر نوری
محدوده میرایی میراگر نوری 0-65dB است.
در این میان ، دامنه میرایی میراگر متغیر کوچک 0-25dB و دامنه تنظیم کوچک است.
مزایای سیستم تست میراگر فیبر نوری
تکرار شدن میرایی
قابلیت تعویض خوب
دقت بالا
وزن سبک ، اندازه کوچک ، قابلیت اطمینان خوب
میرایی با طول موج کمی متفاوت است ، افت اضافی کم است و پایداری خوب است.
افت اضافی میراگر نوری چیست؟
از بین رفتن ذاتی میراگر نوری معمولاً شامل میرایی است که در اثر از بین رفتن اتصال فیبر نوری و سطح انتهایی ناخالص اتصال ایجاد می شود.
طبقه بندی میراگرهای فیبر نوری
1. میراگر الیاف متغیر
میراگر الیاف متغیر از الیاف میراگر دوپ شده با یونهای فلزی ساخته شده است که می تواند توان نوری را در حد مورد نیاز تنظیم کند.
2. میراگر فیبر ثابت
این اصل که میراگرهای نوری ثابت ممکن است از چندین عملکرد برای سیستم های فیبر نوری استفاده کنند.
این دو دسته اصلی دارد ، یعنی نوع خط و نوع پلاگین.
نوع این خط مانند یک بلوز فیبر نوری معمولی به نظر می رسد که متشکل از یک کابل فیبر نوری است که دو کانکتور از یک نوع مشخص را به هم متصل می کند.

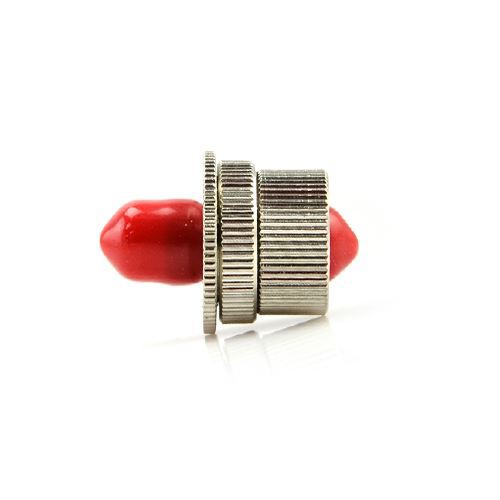

میراگر نوع پلاگین مانند یک رابط فیبر نوری با سر بزرگ به نظر می رسد ، دارای یک زن و مرد و همان نوع اتصالات معمولی است ، به عنوان مثال FC ، ST ، SC و LC.
میراگر نوری ثابت به طور کلی به صورت یک اتصال متحرک ساخته می شود ، که می تواند اتصال را با خط فیبر نوری تحقق بخشد.
علاوه بر این ، قسمت انتهایی فیبر نوری با یک فیلم فلزی با ضخامت مشخص روکش می شود و یک شکاف هوایی چند میکرونی در مسیر نوری باقی می ماند تا یک میرایی ثابت بدست آید.
3. میراگر فیبر نوری زن و مرد
این یک دستگاه زن و مرد برای طراحی های مختلف اتصال دهنده است (LC / SC / FC / ST / MU) ، PC ، UPC یا APC آسیاب (APC می تواند فرول های مخروطی یا پله ای را انتخاب کند) ، ارزش میرایی: 1 ~ 30dB.
طول موج: حالت تک 1310um ، 1550um یا طول موج دو ؛ چند حالته 850um یا طول موج دوگانه ، مجهز به درپوش گرد و غبار.
ویژگی میراگر فیبر نوری یین یانگ: الیاف میرایی دوپ یونی فلزی اثر میرایی ، مقاومت زیاد برق ، منبع نور ، اندازه کوچک ، دقت بالا ، ثبات خوب ، اشکال متعدد و استفاده آسان را به دست می آورد.
آخرین نکته دامنه کاربرد میراگرهای فیبر نوری است: فریم های توزیع نوری ، سیستم های شبکه فیبر نوری ، سیستم های انتقال فیبر نوری با سرعت بالا ، سیستم های تلویزیون کابلی (CATV) ، سیستم های مالتی پلکسینگ تقسیم طول موج متراکم تنه (DWDM) ، نوری افزودن و رها کردن مالتی پلکسرها (OADM).
