ماژول های SFP+ در تقویت عملکرد مرکز داده و اتصال

ماژول فرستنده SFP+ عملکرد شبکه و انعطاف پذیری را در چشم انداز فناوری شبکه به سرعت در حال تحول افزایش می دهد.

ماژول های SFP+ (فرم کوچک- factor pluggable plus) به طور گسترده ای در مراکز داده برای شبکه سرعت بالا {{2} استفاده می شود. آنها یک رابط قابل جمع آوری و داغ-} برای اتصال دستگاه های شبکه مانند سوئیچ ها ، روترها و سرورها ارائه می دهند. در اینجا مروری بر ماژول های SFP+ در مراکز داده ارائه شده است.

ویژگی های اصلی ماژول های SFP+

نرخ داده ها: ماژول های SFP+ از نرخ داده تا 10 گیگابیت در ثانیه پشتیبانی می کنند ، و آنها را برای انتقال داده سرعت بالا- مناسب می کند.

فاکتور فرم: طراحی جمع و جور امکان تنظیم تنظیمات چگالی - را فراهم می کند ، و باعث صرفه جویی در فضای در قفسه های مرکز داده می شود.

داغ - pluggable: ماژول های SFP+ را می توان بدون برق در دستگاه جایگزین کرد و حداقل از زمان خرابی اطمینان حاصل کرد.

همه کاره: آنها از انواع مختلفی از رسانه ها ، از جمله کابل کشی فیبر نوری و مس پشتیبانی می کنند و امکان استقرار انعطاف پذیر را بر اساس نیازهای فاصله و پهنای باند فراهم می کنند.

انواع ماژول های SFP+

SR (محدوده کوتاه): به طور معمول برای اتصالات فاصله کوتاه- (حداکثر 300 متر) بیش از فیبر چند حالته ، مناسب برای مراکز داده و محیط های مشابه استفاده می شود.

LR (برد دور): برای مسافت های طولانی تر (حداکثر 10 کیلومتر) بیش از فیبر حالت- طراحی شده است.

ER (دامنه گسترده): مناسب برای مسافت های حتی طولانی تر (حداکثر 40 کیلومتر) بیش از فیبر حالت - ، از چند برابر تقسیم طول موج متراکم پشتیبانی می کند ، و به چندین سیگنال اجازه می دهد تا از همان فیبر منتقل شوند و به طور مؤثر ظرفیت افزایش می یابد.

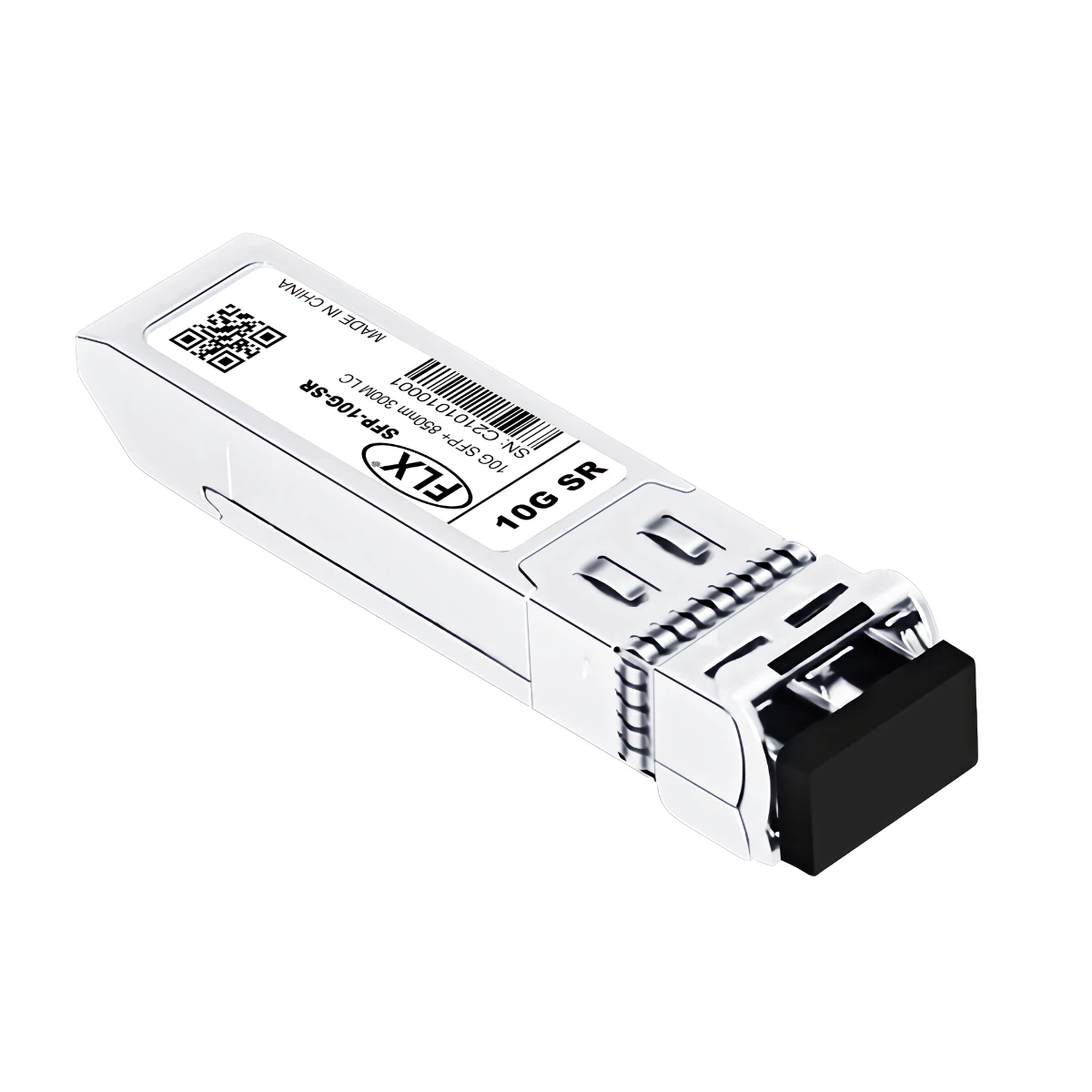

Optico 10Gbase -} ماژول فرستنده فرستنده SR به طول پیوند 300 متر با 2000 مگاهرتز*KM Duplex MMF (OM3) می رسد.

Optico 10gbase -} lr ماژول فرستنده فرستنده به طول 10 کیلومتر طول پیوند بیش از فیبر حالت Duplex - می رسد.

Optico 10gbase -} ماژول transceiver ER تا 40 کیلومتر طول پیوند بیش از فیبر حالت Duplex - می رسد.

Optico 10gbase -} zr ماژول فرستنده ZR تا طول پیوند 80 کیلومتر از فیبر حالت تک - می رسد.

Optico 10gbase - DWDM 2Transceiver ماژول تا 80 کیلومتر طول پیوند DWDM بیش از Duplex Single {{4} mode فیبر حالت

DAC (مس مستقیم): برای مسافت های کوتاه (حداکثر 7 متر) با کابل های مسی استفاده می شود و یک راه حل مؤثر برای Rack -} to -}}}}.

برنامه های کاربردی در مراکز داده

inter - پیوندهای سوئیچ: ماژول های SFP+ معمولاً برای اتصال سوئیچ ها در یک مرکز داده استفاده می شوند و انتقال داده سرعت بالا- را تسهیل می کنند.

اتصال سرور: آنها سرورها را قادر می سازند به زیرساخت های شبکه متصل شوند و از ارتباط سریع و قابل اطمینان اطمینان حاصل کنند.

شبکه های منطقه ذخیره سازی (SANS): از ماژول های SFP+ در SANS برای اتصال دستگاه های ذخیره سازی به سرورها استفاده می شود ، و دسترسی سرعت بالا {1} را فراهم می کند.

مزایای استفاده از ماژول های SFP+

مقیاس پذیری: مراکز داده می توانند با افزودن یا جایگزینی ماژول های SFP+ در صورت لزوم ، زیرساخت های شبکه خود را به راحتی مقیاس دهند.

هزینه - اثربخشی: امکان استفاده از انواع مختلف کابل ها و ماژول ها امکان هزینه - راه حل های مؤثر متناسب با نیازهای خاص را فراهم می کند.

کاهش تأخیر: اتصالات سرعت بالا - به حداقل می رسد تأخیر را به حداقل می رساند و عملکرد کلی شبکه را بهبود می بخشد.

به طور خلاصه ، ماژول های SFP+ نقش مهمی در مراکز داده مدرن دارند و سرعت بالایی-} سرعت ، انعطاف پذیر و قابل اعتماد را ارائه می دهندراه حل ها تطبیق پذیری و طراحی جمع و جور آنها ، آنها را به یک مؤلفه اساسی در زیرساخت های شبکه کارآمد و مقیاس پذیر تبدیل می کند.

ماژول های SFP+ transceiver برای شبکه سریع - طراحی شده اند و از نرخ داده ها تا 10 گیگابیت در ثانیه برای انتقال داده های کارآمد در زیرساخت های مختلف پشتیبانی می کنند. آنها فاکتورهای مختلف فرم را ارائه می دهند ، از جمله دامنه کوتاه- ، دامنه طولانی- و گزینه های طولانی- طولانی ، پذیرایی از نیازهای متنوع شبکه. این ماژول ها با طیف گسترده ای از دستگاه ها سازگار هستند و از ادغام و انعطاف پذیری یکپارچه در هنگام استقرار اطمینان می دهند. علاوه بر این ، آنها دارای سیستم های مدیریت حرارتی برای عملکرد بهینه و دوام در شرایط مختلف هستند ، و آنها را به عنوان یک انتخاب عملکرد همه کاره و بالا- برای شبکه های مدرن تبدیل می کنند.

ماژول های SFP+ جمع و جور ، داغ- transcivers قابل تعویض قابل تعویض هستند که سیگنال های الکتریکی را به نوری در شبکه ها تبدیل می کنند و برعکس. آنها ارتباط بین دستگاه های شبکه را با سرعت حداکثر 10 گیگابیت در ثانیه در هنگام استفاده در درگاه های سازگار SFP+ امکان پذیر می کنند. این ماژول ها ضمن حفظ یکپارچگی سیگنال با اتصال کابل های مسی یا الیاف نوری ، مسافت انتقال داده را گسترش می دهند. روشهای رمزگذاری و مدولاسیون پیشرفته آنها پهنای باند را بهینه کرده و تأخیر را کاهش می دهد و آنها را برای معماری های پیچیده شبکه های رایانه ای مدرن ضروری می کند.

ماژول های SFP+ برای ادغام یکپارچه با سوئیچ ها ، افزایش ظرفیت و عملکرد شبکه طراحی شده اند. آنها با مدل های مختلف سوئیچ با درگاه های SFP+ سازگار هستند و از اتصالات داده قابل اعتماد و سریع بین دستگاه ها اطمینان می دهند. کاربران می توانند ماژول های مختلف را برای استقرار انعطاف پذیر مخلوط و مطابقت دهند و باعث ایجاد محیط های شبکه کارآمد شوند.

برای نصب ماژول های SFP+ ، این مراحل را دنبال کنید

خاموش کردن دستگاه: قبل از نصب ، اطمینان حاصل کنید که دستگاه شبکه (سوئیچ یا روتر) برای جلوگیری از هرگونه آسیب الکتریکی خاموش است.

درگاه های SFP+ را پیدا کنید: پورت های SFP+ را در دستگاه ubiquiti خود مشخص کنید. اینها به طور معمول برچسب خورده و در قسمت پشت یا طرف دستگاه قرار دارند.

پوشش محافظ را بردارید: اگر درگاه SFP+ دارای یک پوشش محافظ است ، به آرامی آن را بردارید تا درگاه را افشا کند.

ماژول SFP+ را وارد کنید: ماژول SFP+ را با درگاه تراز کنید و اطمینان حاصل کنید که اتصال دهنده با جهت صحیح روبرو است. ماژول را به طور محکم به پورت فشار دهید تا در جای خود کلیک کند.

کابل فیبر یا مس را وصل کنید: در صورت استفاده از فیبر نوری ، کابل فیبر مناسب را به ماژول SFP+ وصل کنید. برای اتصالات مس ، کابل مس سازگار را وصل کنید.

برق روی دستگاه: پس از نصب و اتصال ماژول ، برق در دستگاه شبکه.

اتصال را تأیید کنید: پس از بوت شدن دستگاه ، رابط دستگاه را بررسی کنید تا اطمینان حاصل شود که ماژول SFP+ به درستی تشخیص داده شده و به درستی کار می کند.

شبکه را آزمایش کنید: یک آزمایش شبکه را انجام دهید تا تأیید کنید که داده ها از طریق ماژول SFP+ تازه نصب شده به طور مؤثر منتقل می شوند.

با دنبال کردن این مراحل ، می توانید ماژول های SFP+ را با موفقیت نصب کرده و عملکرد شبکه خود را ارتقا دهید.
