FC UPC فیبر نوری اتصالات

این کانکتور برای اولین بار توسط ژاپن NTT توسعه داده شد. FC مخفف Ferrule Connector است که نشان می دهد روش تقویت خارجی استفاده از آستین فلزی است و روش اتصال یک کمانش پیچ است. اولین، اتصال دهنده نوع FC، صورت انتهای جفت گیری سنجاق سرامیکی مورد استفاده یک روش تماس پلانر (FC) است. این نوع اتصال دهنده در ساختار ساده است, آسان به کار, و آسان برای ساخت, اما پایان فیبر حساس تر به گرد و غبار, و بازتاب فرزنل آسان برای تولید, و آن را دشوار تر برای بهبود عملکرد از دست دادن بازگشت. بعدها این نوع کانکتور با استفاده از یک سنجاق کروی (PC) با صورت انتهای جفت گیری بهبود یافت و ساختار خارجی تغییری نکرد که باعث از دست دادن درج و عملکرد از دست دادن بازگشت تا حد زیادی بهبود یافت.

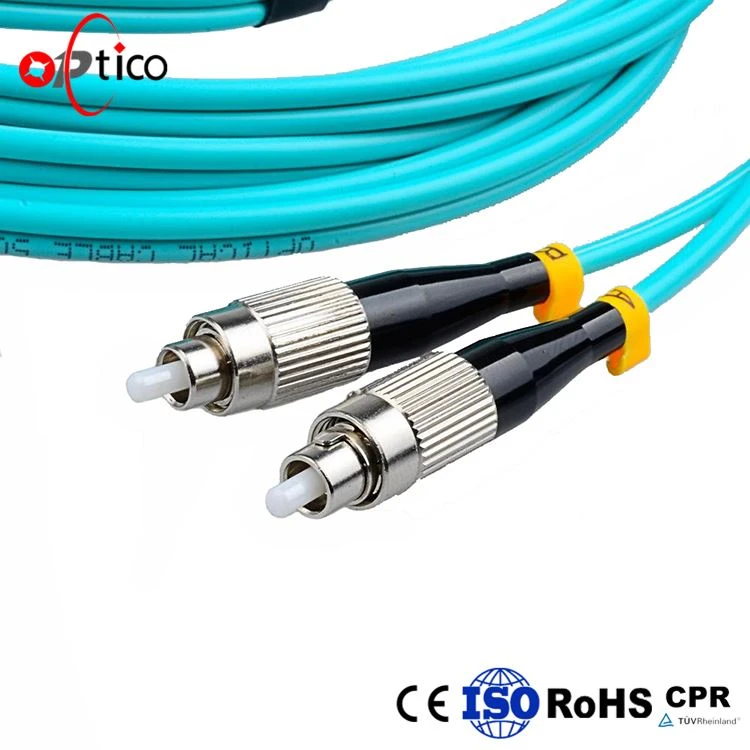

FC UPC Connector

مشخصات محصول:

از دست دادن درج	<=0.20db(apc),><>
از دست دادن بازگشت	>=60dB(APC), >=50dB(PC)
دوام	<=0.20db typical="" change,="" 1000="">
دمای عملیاتی	-40 درجه سانتی گراد تا +85 درجه سانتی گراد
اندازه سوراخ فرول	125.0+1/-0μm, Concentricity:<>
125.5+1/-0μm, Concentricity:<>
126.0+1/-0μm, Concentricity:<>

برنامه:
CATV
مترو
تجهیزات تست
تاسیسات پیش فرض
شبکه های پردازش داده ها
شبکه های مخابراتی
شبکه های محلی (LANs)
شبکه های پهن (WANS)
خاتمه دستگاه فعال

ویژگی:
از دست دادن درج کم و از دست دادن بازگشت بالا
نیکل اندود بدن برنجی
چکمه های سبک تلکوردیا
هم ترازی با دقت بالا
فرول سرامیکی آزاد شناور
کلید ضد چرخش دقیق و بدن مقاوم در برابر خوردگی

اتصالات فیبر نوری رایج در آزمایشگاه FC / PC و FC / APC هستند. FC در اینجا به کنتاکتور فرول اشاره دارد، که یک آستین فلزی ساخته شده از فولاد است (یک تفاوت بین کانکتورهای فیبر نوری و کانکتورهای کابلی بافت فلزی است، کانکتورهای کابلی بیشتر از مس ساخته شده اند، برای هدایت خوب؛ و کانکتورهای فیبر نوری برق وجود ندارد، و مس نرم، گران قیمت، و زنگ زده است). برای کانکتورها که همگی فلز هستند، این دو مخفف اغلب نادیده گرفته می شوند. به عنوان مثال FC / PC را می توان به طور متعارف PC نامید، در حالی که APC به FC / APC اشاره دارد. PC اشاره به تماس نزدیک (تماس فیزیکی) دارد که تماس نزدیک نیز هست. با توجه به تفاوت از دست دادن بازگشت، اتصال به PC، SPC، UPC و APC تقسیم می شود. SPC اشاره به تماس فوق العاده فیزیکی، UPC اشاره به تماس فوق العاده فیزیکی است. از دست دادن بازگشت مشخص شده توسط کامپیوتر، SPC و استانداردهای صنعت UPC هستند -35dB، -40dB و -50dB (از دست دادن بازگشت اشاره به چقدر از نور توسط چهره پایان اتصال منعکس شده است، کوچکتر از دست دادن بازگشت، بهتر است، البته شما همچنین می توانید بگویید که ارزش از دست دادن بازگشت بیشتر، بهتر است، بدون در نظر گرفتن علامت منهای در مقابل). کانکتورهای مختلف را نمی توان در اصل مخلوط کرد، اما چهره های انتهای فیبر PC، SPC و UPC همگی مسطح هستند، و تفاوت در کیفیت سنگ زنی است. بنابراین اتصال مختلط PC، SPC و UPC یک کانکتور دائمی تشکیل نخواهد داد. آسيب فيزيکي . APC کاملا متفاوت است. صورت انتهایی آن زمین تا زاویه ۸ درجه است که کاهش بازتاب است. از دست دادن بازده استاندارد صنعت آن -60dB است. اتصال دهنده APC تنها می تواند به APC متصل شود. چون ساختار APC کاملاً با ساختار PC متفاوت است، اگر این دو کانکتور با یک فلنگ به هم متصل شوند، صورت انتهای فیبر کانکتور آسیب می بیند. روش اتصال APC به PC توسط جهنده فیبر تبدیل شده از PC به APC تحقق می یابد. علاوه بر این، باید توجه داشت که کانکتورهای APC معمولاً سبز هستند (الیاف زرد فقط فیبرهای تک حالته هستند)، و چشم انسان می تواند شیب سطح انتهای فیبر را ببیند. بنابراین، به منظور جلوگیری از سردرگمی در استفاده از کانکتورها در طول آزمایش (برای جلوگیری از از بین بردن پورت های ورودی مانند طیف سنج)، در هنگام خرید لیزر، جهنده و غیره، تولید کننده باید به طور یکنواخت مورد نیاز برای ارائه اتصالات APC. FC / PC FC / UPC FC / APC را می توان اتصال مخلوط، کاهش سیگنال خواهد بود بسیار بزرگ نخواهد بود، با توجه به از دست دادن درج استاندارد ملی باید کمتر از 0.5dB. کاربرد عمدتاً به نوع آداپتور بستگی دارد. به طور کلی، FCs بسیاری برای قفسه های ارتباطی ODF، بسیاری از SCs برای پورت های نوری تجهیزات، و بسیاری از STs در LANs و پخش وجود دارد.

گواهی نامه:

Certificates(CE,ISO,ROHS,CPR)
