کابل نوری فیبر هوایی ADSS

کابل نوری ADSS (همه کابل های فیبر نوری خود پشتیبانی دی الکتریک ، همچنین به عنوان کابل نوری نوع خود پشتیبانی دی الکتریک نیز شناخته می شود) نوعی کابل فیبر نوری خود-پشتیبانی تمام دی الکتریک است که از مواد دی الکتریک تشکیل شده است ، کابل نوری غیرفلزی عمدتا برای خط ارتباطی سیستم انتقال برق ولتاژ بالا استفاده می شود و همچنین می تواند برای خط ارتباطی در محیط تخمگذار از جمله استفاده شود به عنوان مناطق رعد و برق و دهانه های بزرگ ......

ارسال درخواست

دانلود

کابل نوری فیبر هوایی ADSS

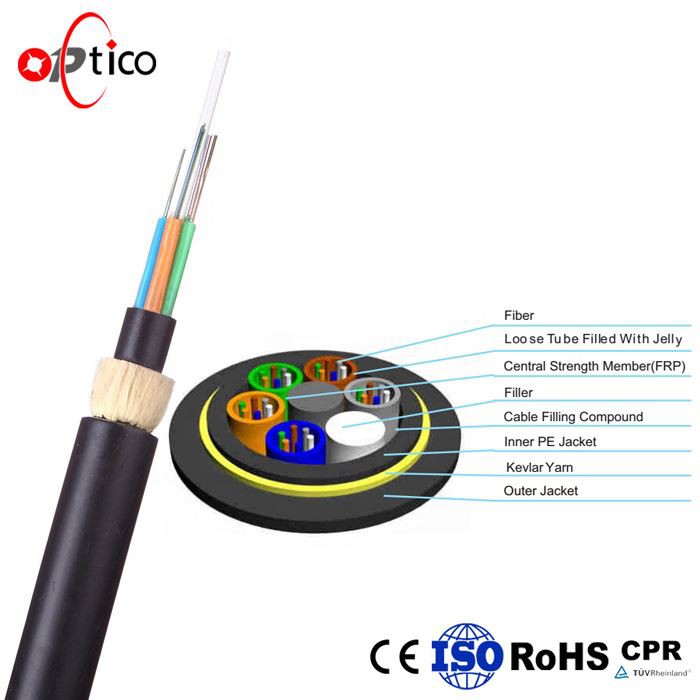

ADSS Cable Aerial Fiber Cable 1

محل مبدا: شنژن ، چین

نام تجاری: OPTICO

شماره مدل: ADSS-48-300m

تعداد هادی ها: 10 پوند

ساختار کابل: کابل فیبر نوری ADSS

کاربرد: هوایی

گزینه های فیبر: ITU G652D، G657A، OM1، OM2، OM3، OM4

تعداد فیبر: 2-288 هسته

کشش نصب: 15KN

شعاع خم (در حال نصب): 20 x قطر خارجی کابل

عضو قدرت: نخ Kevlar

مواد ژاکت: پلی اتیلن سیاه (PE)

صدور گواهینامه: ISO9001 / CE / RoHS

گارانتی (سال): 2

توانایی تأمین: 1000 کیلومتر / کیلومتر در ماه

جزئیات بسته بندی: قرقره چوبی ، قرقره چوبی

بندر: شنژن

امکانات
بدون خاموش شدن برق قابل نصب است.
عملکرد عالی. حداکثر القایی در نقطه کار ژاکت می تواند به 25 کیلو ولت برسد.
وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار برج ها و محصولات پشتی می شود.
طول دهانه بزرگ و بزرگترین دهانه آن بیش از 200 متر است.
عملکرد خوب مقاومت و دمای کششی.
طول عمر طراحی بیش از 30 سال است.

ویژگی های کابل نوری ADSS:

قطر کابل کوچک ، وزن سبک ، دهانه می تواند 1500M باشد و بار اضافی برج کم است.

مقاومت کششی بالا ، که می تواند بیش از 90KN باشد

ساختار غیر فلزی ، عملکرد خوب عایق ، محافظت در برابر رعد و برق ؛

فرایند تولید پیچیده ، نخ آرامید به طور مساوی تحت فشار قرار می گیرد ، دارای ویژگی های فشار و تنش عالی است.

عملکرد عالی ضد تیراندازی ؛

بهترین عملکرد ضد خوردگی ؛

این می تواند بدون قطعی برق ساخته شود و خرابی خطوط برق تاثیری در انتقال طبیعی کابل های نوری ندارد.

فیبر نوری تک حالت ، چند حالته و طراحی کابل نوری یکپارچه ؛

شکل صاف باعث می شود کابل نوری دارای عملکرد آیرودینامیکی برتر باشد.

ساختار کابل نوری تمام دی الکتریک برای نصب و نگهداری مناسب است.

طیف گسترده ای از سازگاری دما ، ضریب انبساط خطی کوچک ، نیازهای محیط های سخت را برآورده می کند.

برنامه های کاربردی
ساختار ADSS هیچ ماده فلزی ندارد و برای مناطق صاعقه و مناطق با ولتاژ بالا مناسب است. نصب آن ساده است و هزینه آن از سایر کابلهای نوری معمولی بیشتر است. عموماً در مناطقی که سخت گذاردن ، عبور از دریاچه ، نصب رودخانه و غیره استفاده می شود.

ساختار و مشخصات فنی ADSS-SJ (50-150M)

مرجع. بیرونی	مرجع. وزن	Rec حداکثر روزانه	حداکثر	زنگ تفريح	استحکام - قدرت	مدول	حرارت	دهانه مناسب
مجاز
قطر	(کیلوگرم در کیلومتر)	تنش کاری	تنش کاری	استحکام - قدرت	عضو	قابلیت ارتجاعی	گسترش	(استاندارد NESC ، متر)
(میلی متر)		(kN)	(kN)	(kN)	CSA	CSA	ضریب
	کت PE	ژاکت				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

ساختار و مشخصات فنی ADSS-DJ (50-750M)

مرجع. بیرونی	مرجع. وزن	Rec حداکثر روزانه	حداکثر مجاز	زنگ تفريح	استحکام - قدرت	مدول	حرارت	دهانه مناسب
قطر	(کیلوگرم در کیلومتر)	تنش کاری	کار کردن تنش	استحکام - قدرت	عضو	قابلیت ارتجاعی	گسترش	(استاندارد NESC ، متر)
(میلی متر)		(kN)	(kN)	(kN)	CSA	CSA	ضریب
	کت PE	ژاکت				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510
